SIMATIC S7-400, analog input SM 431, isolated 8 AI, resolution 14 bit, U/IResistor 8 AI, cycle time 0.416 ms

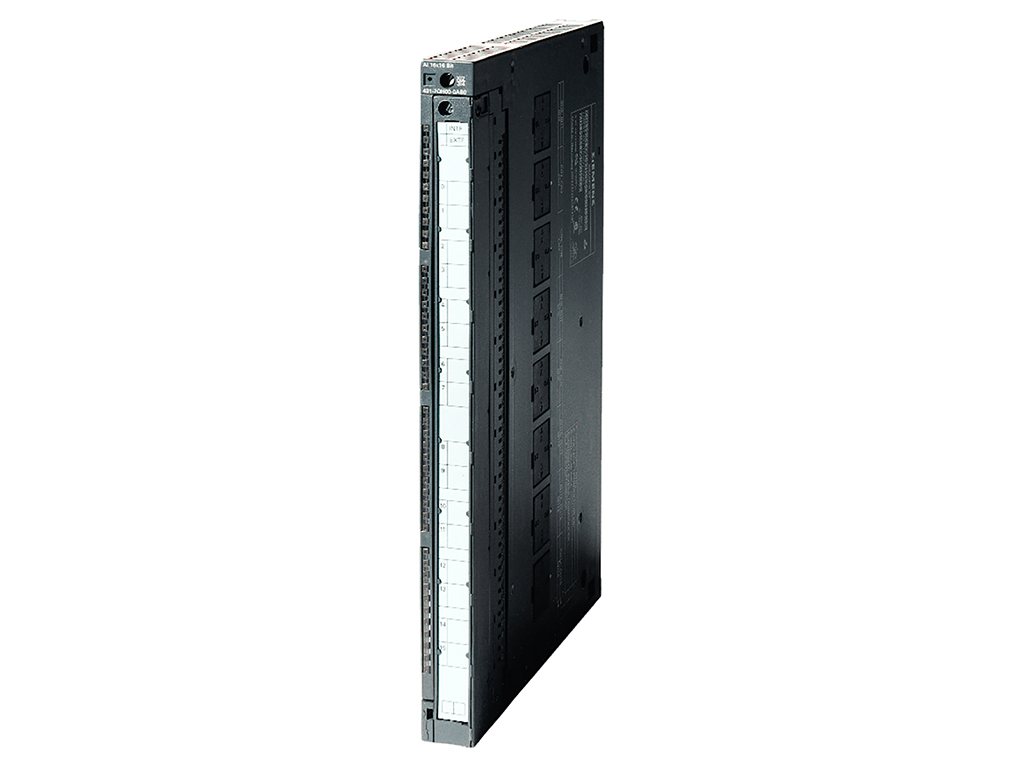

6ES7431-1KF20-0AB0 là mô-đun mở rộng đầu vào tương tự cho PLC S7-400 (CPU) do hãng SIEMENS phát triển & sản xuất với thương hiệu SIMATIC thuộc họ S7-400. SM 431 8AI 14bit SIMATIC S7-400 SIEMENS 6ES7431-1KF20-0AB0 được SIEMENSIM.COM phát triển và phân phối rộng rãi trên thị trường Việt Nam. Nếu quý khách hàng đang có nhu cầu cần tư vấn, báo giá hay mua 6ES7431-1KF20-0AB0 thì hãy liên hệ SIEMENS INDUSTRY MALL để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.
Mục lục
Tóm tắt thông số kỹ thuật 6ES7431-1KF20-0AB0
| Mã sản phẩm | 6ES7431-1KF20-0AB0 |
| Dòng sản phẩm | SIMATIC S7-400, SM 431 |
| Hãng sản xuất | SIEMENS |
| Số lượng đầu vào tương tự | 8 AI, 14 bit, U/IResistor 8 AI, cycle time 0.416 ms |
| Nguồn cung cấp | 24 V DC (chỉ yêu cầu cho nguồn transmitter 2 dây) |
| Kích thước (RxCxS) | 25x290x210 mm |
| Trọng lượng | 500 g |
Chi tiết thông số kỹ thuật 6ES7431-1KF20-0AB0
Tải về datasheet (pdf): Tại đây!
| Supply voltage | |
| Load voltage L+ | |
| ● Rated value (DC) | 24 V; Only required for supplying 2-wire transmitters |
| ● Reverse polarity protection | Yes |
| Input current | |
| from load voltage L+ (without load), max. | 200 mA; for 8 connected, fully controlled 2-wire transmitters |
| from backplane bus 5 V DC, max. | 1 000 mA |
| Power loss | |
| Power loss, typ. | 4.9 W |
| Analog inputs | |
| Number of analog inputs | 8 |
| ● For voltage/current measurement | 8 |
| ● For resistance measurement | 4 |
| permissible input voltage for voltage input (destruction limit), max. | 18 V; 18 V continuous, 75 V for 1 ms (mark to space ratio 1:20) |
| permissible input current for current input (destruction limit), max. | 40 mA; Permanent |
| Constant measurement current for resistance-type transmitter, typ. | 1.67 mA |
| Input ranges | |
| ● Voltage | Yes |
| ● Current | Yes |
| ● Thermocouple | No |
| ● Resistance thermometer | No |
| ● Resistance | Yes |
| Input ranges (rated values), voltages | |
| ● 1 V to 5 V | Yes |
| — Input resistance (1 V to 5 V) | 10 MΩ |
| ● -1 V to +1 V | Yes |
| — Input resistance (-1 V to +1 V) | 10 MΩ |
| ● -10 V to +10 V | Yes |
| — Input resistance (-10 V to +10 V) | 100 kΩ |
| Input ranges (rated values), currents | |
| ● -20 mA to +20 mA | Yes |
| — Input resistance (-20 mA to +20 mA) | 50 Ω |
| ● 4 mA to 20 mA | Yes |
| — Input resistance (4 mA to 20 mA) | 50 kΩ |
| Input ranges (rated values), resistors | |
| ● 0 to 600 ohms | Yes |
| Cable length | |
| ● shielded, max. | 200 m |
| Analog value generation for the inputs | |
| Integration and conversion time/resolution per channel | |
| ● Resolution with overrange (bit including sign), max. | 14 bit |
| ● Integration time, parameterizable | Yes |
| ● Interference voltage suppression for interference frequency f1 in Hz | none / 400 / 60 / 50 Hz |
| Encoder | |
| Connection of signal encoders | |
| ● for voltage measurement | Yes; possible |
| ● for current measurement as 2-wire transducer | Yes |
| ● for current measurement as 4-wire transducer | Yes |
| ● for resistance measurement with two-wire connection | Yes; Line resistances are also measured |
| ● for resistance measurement with three-wire connection | Yes; Line resistances are also measured |
| ● for resistance measurement with four-wire connection | Yes |
| Errors/accuracies | |
| Operational error limit in overall temperature range | |
| ● Voltage, relative to input range, (+/-) | 0.7 %; ±0.7 % at ±1 V; ±0.9 % at ±10 V, 1 to 5 V |
| ● Current, relative to input range, (+/-) | 0.8 %; at ±20 mA, 4 to 20 mA |
| ● Resistance, relative to input range, (+/-) | 1 % |
| Basic error limit (operational limit at 25 °C) | |
| ● Voltage, relative to input range, (+/-) | 0.6 %; 0.6 % at ±1 V; 0.75 % at ±10 V, 1 to 5 V |
| ● Current, relative to input range, (+/-) | 0.7 %; at ±20 mA, 4 to 20 mA |
| ● Resistance, relative to input range, (+/-) | 0.7 %; 0 to 600 ohms |
| Interrupts/diagnostics/status information | |
| Diagnostics function | No |
| Potential separation | |
| Potential separation analog inputs | |
| ● Potential separation analog inputs | Yes; internal/external |
| ● between the channels | No |
| ● between the channels and backplane bus | Yes |
| ● Between the channels and load voltage L+ | Yes |
| Isolation | |
| Isolation tested with | 2 120 V DC between bus and analog section; 500 V DC between bus and local ground; 500 V DC between analog part and L+/M; 2 120 V DC between analog part and local ground; 2 120 V DC between L+/M and local ground |
| Dimensions | |
| Width | 25 mm |
| Height | 290 mm |
| Depth | 210 mm |
| Weights | |
| Weight, approx. | 500 g |
