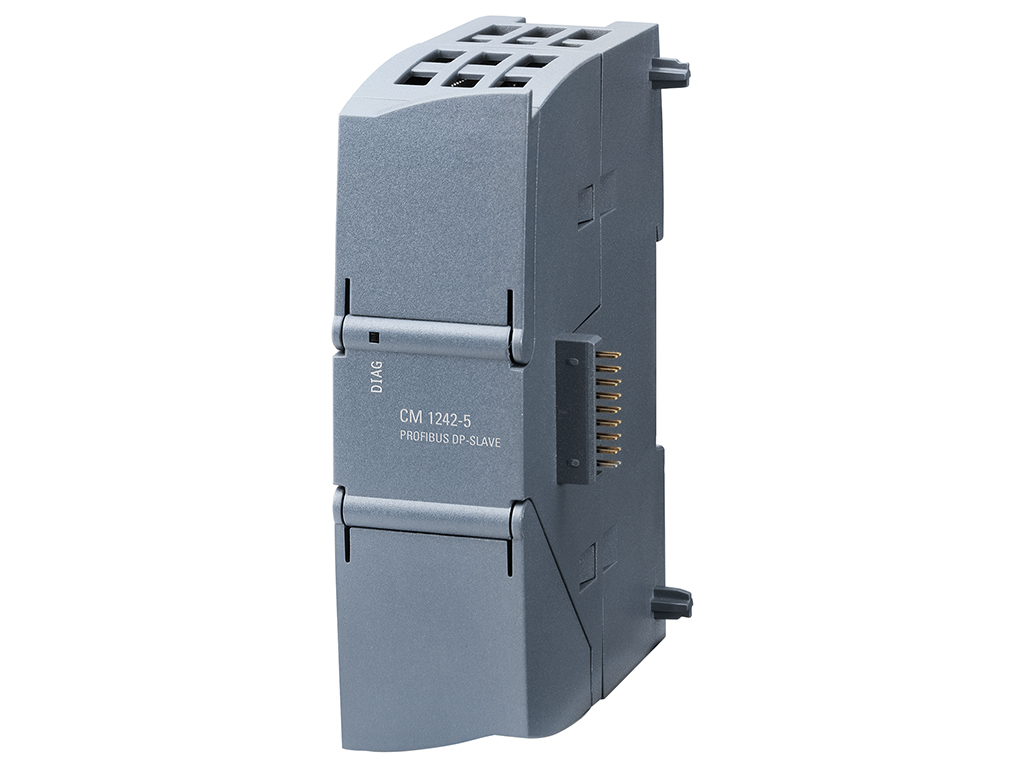

Communication module CM 1242-5; for connection of SIMATIC S7-1200 to PROFIBUS as DP Slave module
6GK7242-5DX30-0XE0 là mô đun mở rộng truyền thông cho PLC S7-1200 (CPU) được hãng SIEMENS phát triển & sản xuất với thương hiệu SIMATIC. SIMATIC S7-1200 CM 1242-5 (6GK7242-5DX30-0XE0) được SIEMENSIM.COM phát triển và phân phối rộng rãi trên thị trường Việt Nam. Nếu quý khách hàng đang có nhu cầu cần tư vấn, mua hay báo giá 6GK7242-5DX30-0XE0 thì hãy liên hệ SIEMENS INDUSTRY MALL để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.
Tóm tắt thông số kỹ thuật 6GK7242-5DX30-0XE0
| Mã sản phẩm | 6GK7242-5DX30-0XE0 |
| Dòng sản phẩm | SIMATIC S7-1200 CM 1242-5 |
| Hãng sản xuất | SIEMENS |
| Chuẩn vật lý | RS485 |
| Giao thức | PROFIBUS |
| Nguồn cung cấp | 24 V DC (20.4-28.8 V DC) |
| Kích thước (RxCxS) | 30x100x75 mm |
| Trọng lượng | 115 g |
Chi tiết thông số kỹ thuật 6GK7242-5DX30-0XE0
Tải về datasheet (pdf): Tại đây!
| transfer rate | |
| transfer rate | |
| ● at the 1st interface / acc. to PROFIBUS | 9.6 kbit/s … 12 Mbit/s |
| interfaces | |
| number of interfaces / acc. to Industrial Ethernet | 0 |
| number of electrical connections | |
| ● at the 1st interface / acc. to PROFIBUS | 1 |
| ● for power supply | 0 |
| type of electrical connection | |
| ● at the 1st interface / acc. to PROFIBUS | 9-pin Sub-D socket (RS485) |
| supply voltage, current consumption, power loss | |
| type of voltage / of the supply voltage | DC |
| supply voltage / 1 / from backplane bus | 5 V |
| consumed current | |
| ● from backplane bus / at DC / at 5 V / typical | 0.15 A |
| power loss [W] | 0.75 W |
| ambient conditions | |
| ambient temperature | |
| ● for vertical installation / during operation | 0 … 45 °C |
| ● for horizontally arranged busbars / during operation | 0 … 55 °C |
| ● during storage | -40 … +70 °C |
| ● during transport | -40 … +70 °C |
| relative humidity | |
| ● at 25 °C / without condensation / during operation / maximum | 95 % |
| protection class IP | IP20 |
| design, dimensions and weights | |
| module format | Compact module S7-1200 single width |
| width | 30 mm |
| height | 100 mm |
| depth | 75 mm |
| net weight | 0.115 kg |
| fastening method | |
| ● 35 mm top hat DIN rail mounting | Yes |
| ● S7-300 rail mounting | No |
| ● wall mounting | Yes |
| product features, product functions, product components / general | |
| number of units | |
| ● per CPU / maximum | 3 |
| performance data / PROFIBUS DP | |
| service / as DP slave | |
| ● DPV0 | Yes |
| ● DPV1 | Yes |
| data volume | |
| ● of the address range of the inputs / as DP slave / total | 240 byte |
| ● of the address range of the outputs / as DP slave / total | 240 byte |
| performance data / telecontrol | |
| protocol / is supported | |
| ● TCP/IP | No |
| product functions / management, configuration, engineering | |
| configuration software | |
| ● required | STEP 7 Basic/Professional |
| standards, specifications, approvals / hazardous environments | |
| certificate of suitability / CCC / for hazardous zone according to GB standard | Yes |
Phân phối & báo giá 6GK7242-5DX30-0XE0
Nếu quý khách hàng đang có nhu cầu cần tư vấn, mua hoặc báo giá 6GK7242-5DX30-0XE0 thì hãy liên hệ SIEMENS INDUSTRY MALL để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.
