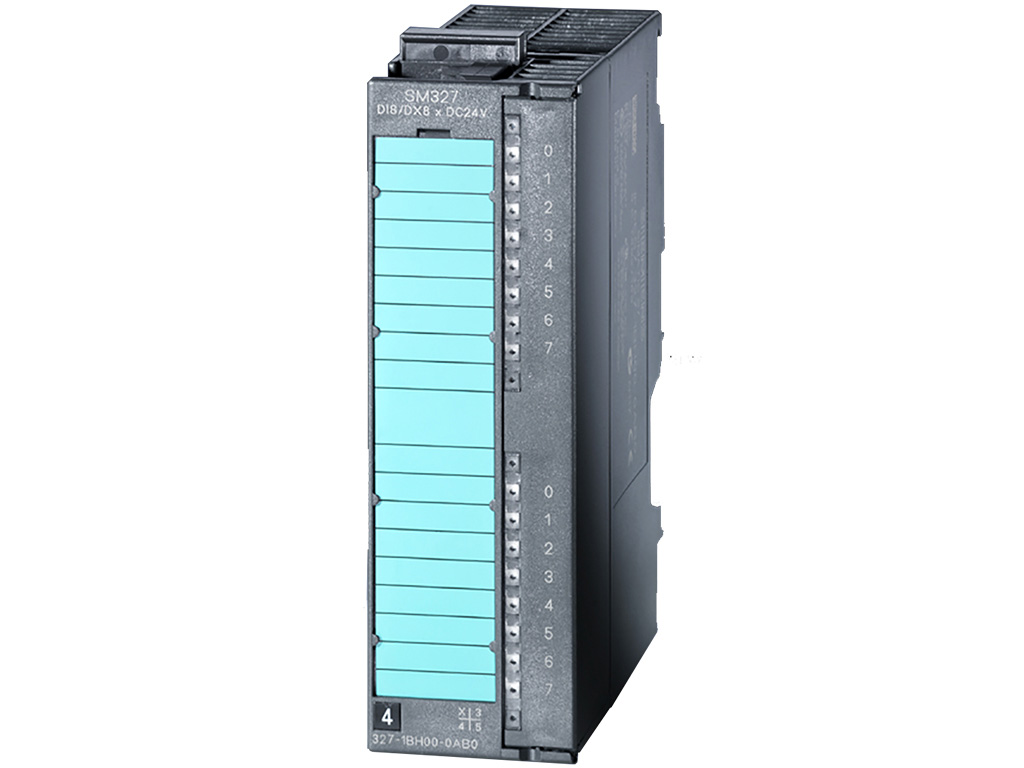

SIMATIC S7-300, Digital module SM 327, isolated, 8DI and 8DX, 24 V DC, 0.5 A 1x 20-pole; 8DX by individual channels Can be parameterized as DI or DO
6ES7327-1BH00-0AB0 là mô đun mở rộng đầu vào/ ra số cho PLC S7-300 do hãng SIEMENS phát triển & sản xuất với thương hiệu SIMATIC thuộc họ S7-300. SM 327 8DI/8DX 24VDC 0.5A SIMATIC S7-3006ES7327-1BH00-0AB0 được SIEMENSIM.COM phát triển và phân phối rộng rãi trên thị trường Việt Nam. Nếu quý khách hàng đang có nhu cầu cần tư vấn hay mua 6ES7327-1BH00-0AB0 thì hãy liên hệ SIEMENS INDUSTRY MALL để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.
Mục lục
Tóm tắt thông số kỹ thuật 6ES7327-1BH00-0AB0
| Mã sản phẩm | 6ES7327-1BH00-0AB0 |
| Dòng sản phẩm | SIMATIC S7-300, SM 327 |
| Hãng sản xuất | SIEMENS |
| Số lượng đầu vào/ ra số | 8DI/8DX, DC24V, 0.5A |
| Nguồn cung cấp | 24 V DC (20.4-28.8 V DC) |
| Kích thước (RxCxS) | 40x125x120 mm |
| Trọng lượng | 200 g |
Chi tiết thông số kỹ thuật 6ES7327-1BH00-0AB0
Tải về datasheet (pdf): Tại đây!
| Supply voltage | |
| Load voltage L+ | |
| ● Rated value (DC) | 24 V |
| ● permissible range, lower limit (DC) | 20.4 V |
| ● permissible range, upper limit (DC) | 28.8 V |
| Input current | |
| from load voltage L+ (without load), max. | 20 mA |
| from backplane bus 5 V DC, max. | 60 mA |
| Power loss | |
| Power loss, typ. | 3 W |
| Digital inputs | |
| Number of digital inputs | 8; 8 hard-wired, 8 others individually parameterizable |
| Input characteristic curve in accordance with IEC 61131, type 1 | Yes |
| Number of simultaneously controllable inputs | |
| horizontal installation | |
| — up to 60 °C, max. | 16 |
| vertical installation | |
| — up to 40 °C, max. | 16 |
| Input voltage | |
| ● Type of input voltage | DC |
| ● Rated value (DC) | 24 V |
| ● for signal “0” | -30 to +5 V |
| ● for signal “1” | +15 to +30 V |
| Input current | |
| ● for signal “1”, typ. | 6 mA |
| Input delay (for rated value of input voltage) | |
| for standard inputs | |
| — at “0” to “1”, min. | 1.2 ms |
| — at “0” to “1”, max. | 4.8 ms |
| — at “1” to “0”, min. | 1.2 ms |
| — at “1” to “0”, max. | 4.8 ms |
| Cable length | |
| ● shielded, max. | 1 000 m |
| ● unshielded, max. | 600 m |
| Digital outputs | |
| Number of digital outputs | 8; can also be parameterized individually as DI |
| Short-circuit protection | Yes |
| ● Response threshold, typ. | 1 A |
| Limitation of inductive shutdown voltage to | L+ (-54 V) |
| Controlling a digital input | Yes |
| Switching capacity of the outputs | |
| ● on lamp load, max. | 5 W |
| Load resistance range | |
| ● lower limit | 48 Ω |
| ● upper limit | 4 kΩ |
| Output voltage | |
| ● for signal “1”, min. | L+ (-1.5 V) |
| Output current | |
| ● for signal “1” rated value | 0.5 A |
| ● for signal “1” permissible range, min. | 5 mA |
| ● for signal “1” permissible range, max. | 0.6 A |
| ● for signal “0” residual current, max. | 0.5 mA |
| Output delay with resistive load | |
| ● “0” to “1”, max. | 350 µs |
| ● “1” to “0”, max. | 500 µs |
| Parallel switching of two outputs | |
| ● for uprating | No |
| ● for redundant control of a load | Yes; only outputs of the same group |
| Switching frequency | |
| ● with resistive load, max. | 100 Hz |
| ● with inductive load, max. | 0.5 Hz |
| ● with inductive load (acc. to IEC 60947-5-1, DC13), max. | 0.5 Hz |
| ● on lamp load, max. | 10 Hz |
| Total current of the outputs (per group) | |
| horizontal installation | |
| — up to 40 °C, max. | 4 A |
| — up to 60 °C, max. | 3 A |
| vertical installation | |
| — up to 40 °C, max. | 2 A |
| Cable length | |
| ● shielded, max. | 1 000 m |
| ● unshielded, max. | 600 m |
| Encoder | |
| Connectable encoders | |
| ● 2-wire sensor | Yes |
| — permissible quiescent current (2-wire sensor), max. | 1.5 mA |
| Interrupts/diagnostics/status information | |
| Alarms | No |
| Diagnostics function | No |
| Diagnostics indication LED | |
| ● Status indicator digital input (green) | Yes |
| ● Status indicator digital output (green) | Yes |
| Potential separation | |
| Potential separation digital inputs | |
| ● between the channels | No |
| ● between the channels and backplane bus | Yes; Optocoupler |
| Potential separation digital outputs | |
| ● between the channels | No |
| ● between the channels and backplane bus | Yes; Optocoupler |
| Isolation | |
| Isolation tested with | 500 V DC |
| Connection method | |
| required front connector | 20-pin |
| Dimensions | |
| Width | 40 mm |
| Height | 125 mm |
| Depth | 120 mm |
| Weights | |
| Weight, approx. | 200 g |
