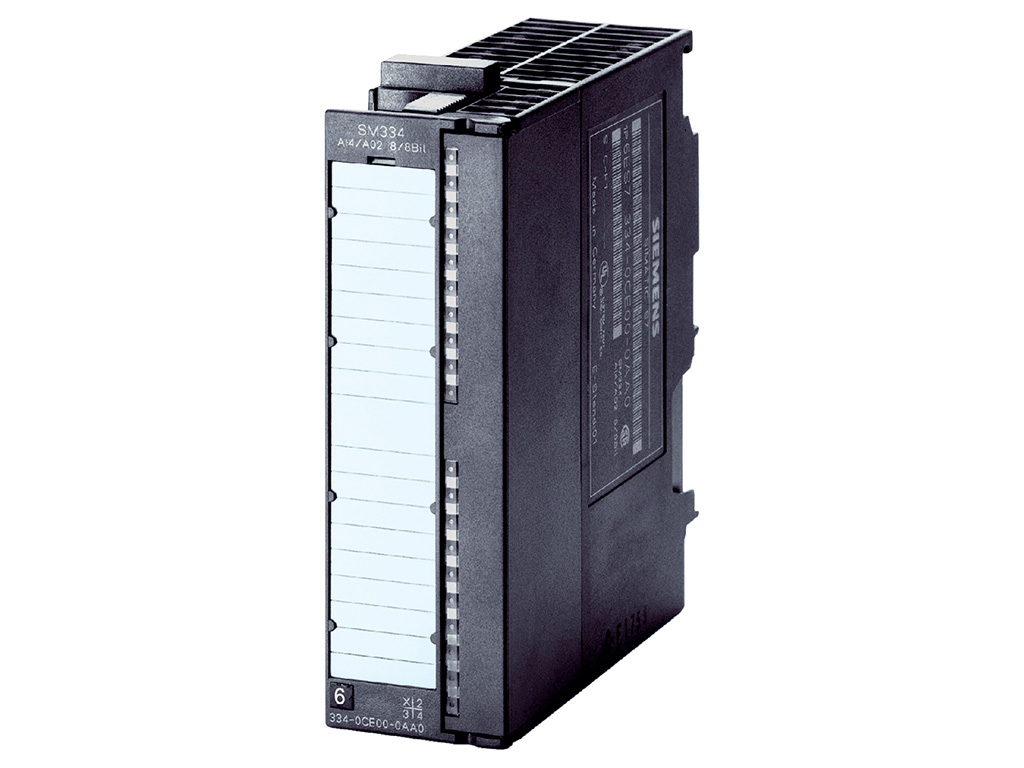

SIMATIC S7-300, Analog module SM 334, isolated, 4 AI/2 AO, 12 bit, 0-10 V f. Pt100 (climatic range -120-155 degrees) and 10 kOhm measuring range, 1x 20-pole
6ES7334-0KE00-0AB0 là mô đun mở rộng đầu vào/ ra tương tự cho PLC S7-300 (CPU) do hãng SIEMENS phát triển & sản xuất với thương hiệu SIMATIC thuộc họ S7-300. SM 334 4AI/2AO 12 bit 0-10V Pt100 6ES7334-0KE00-0AB0 được SIEMENSIM.COM phát triển và phân phối rộng rãi trên thị trường Việt Nam. Nếu quý khách hàng đang có nhu cầu cần tư vấn hay mua 6ES7334-0KE00-0AB0 thì hãy liên hệ SIEMENS INDUSTRY MALL để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.
Mục lục
Tóm tắt thông số kỹ thuật 6ES7334-0KE00-0AB0
| Mã sản phẩm | 6ES7334-0KE00-0AB0 |
| Dòng sản phẩm | SIMATIC S7-300, SM 334 |
| Hãng sản xuất | SIEMENS |
| Số lượng đầu vào/ ra tương tự | 4AI/2AO, 0-10V f.PT100 |
| Nguồn cung cấp | 24 V DC |
| Kích thước (RxCxS) | 40x125x117 mm |
| Trọng lượng | 200 g |
Chi tiết thông số kỹ thuật 6ES7334-0KE00-0AB0
Tải về datasheet (pdf): Tại đây!
| Supply voltage | |
| Load voltage L+ | |
| ● Rated value (DC) | 24 V |
| ● Reverse polarity protection | Yes |
| Input current | |
| from supply and load voltage L+ (without load), max. | 80 mA |
| from backplane bus 5 V DC, max. | 60 mA |
| Power loss | |
| Power loss, typ. | 2 W |
| Analog inputs | |
| Number of analog inputs | 4 |
| ● For voltage measurement | 2 |
| ● For resistance measurement | 4 |
| permissible input voltage for voltage input (destruction limit), max. | 20 V; continuous; 75 V for max. 1 s (mark to space ratio 1:20) |
| Constant measurement current for resistance-type transmitter, typ. | 490 µA; at PT100 (490 µA), at 10 kOhm (105 µa) |
| Cycle time (all channels) max. | 85 ms |
| Input ranges | |
| ● Voltage | Yes |
| ● Current | No |
| ● Thermocouple | No |
| ● Resistance thermometer | Yes |
| ● Resistance | Yes |
| Input ranges (rated values), voltages | |
| ● 0 to +10 V | Yes |
| — Input resistance (0 to 10 V) | 100 kΩ |
| Input ranges (rated values), resistance thermometer | |
| ● Pt 100 | Yes; only climatic range |
| Input ranges (rated values), resistors | |
| ● 0 to 10000 ohms | Yes |
| Characteristic linearization | |
| ● parameterizable | Yes |
| — for resistance thermometer | Pt100 (climate) |
| Cable length | |
| ● shielded, max. | 100 m |
| Analog outputs | |
| Number of analog outputs | 2 |
| Voltage output, short-circuit protection | Yes |
| Voltage output, short-circuit current, max. | 30 mA |
| Output ranges, voltage | |
| ● 0 to 10 V | Yes |
| Load impedance (in rated range of output) | |
| ● with voltage outputs, min. | 2.5 kΩ |
| ● with voltage outputs, capacitive load, max. | 1 µF |
| Cable length | |
| ● shielded, max. | 100 m |
| Analog value generation for the inputs | |
| Integration and conversion time/resolution per channel | |
| ● Resolution with overrange (bit including sign), max. | 12 bit |
| ● Integration time, parameterizable | Yes |
| Analog value generation for the outputs | |
| Integration and conversion time/resolution per channel | |
| ● Resolution with overrange (bit including sign), max. | 12 bit |
| ● Conversion time (per channel) | 500 µs |
| Settling time | |
| ● for resistive load | 0.8 ms |
| ● for capacitive load | 0.8 ms |
| Encoder | |
| Connection of signal encoders | |
| ● for voltage measurement | Yes |
| ● for resistance measurement with two-wire connection | Yes |
| ● for resistance measurement with three-wire connection | Yes |
| ● for resistance measurement with four-wire connection | Yes |
| Errors/accuracies | |
| Operational error limit in overall temperature range | |
| ● Voltage, relative to input range, (+/-) | 0.7 %; 0 to 10V |
| ● Resistance, relative to input range, (+/-) | 3.5 % |
| ● Resistance thermometer, relative to input range, (+/-) | 1 % |
| ● Voltage, relative to output range, (+/-) | 1 % |
| Basic error limit (operational limit at 25 °C) | |
| ● Voltage, relative to input range, (+/-) | 0.5 %; 0 to 10V |
| ● Resistance, relative to input range, (+/-) | 2.8 % |
| ● Resistance thermometer, relative to input range, (+/-) | 0.8 % |
| ● Voltage, relative to output range, (+/-) | 0.85 % |
| Interrupts/diagnostics/status information | |
| Alarms | No |
| Diagnostics function | No |
| Potential separation | |
| Potential separation analog inputs | |
| ● between the channels and backplane bus | Yes |
| Potential separation analog outputs | |
| ● between the channels | No |
| ● between the channels and backplane bus | Yes |
| ● between the channels and the power supply of the electronics | Yes |
| Isolation | |
| Isolation tested with | 500 V DC |
| Connection method | |
| required front connector | 20-pin |
| Dimensions | |
| Width | 40 mm |
| Height | 125 mm |
| Depth | 117 mm |
| Weights | |
| Weight, approx. | 200 g |
