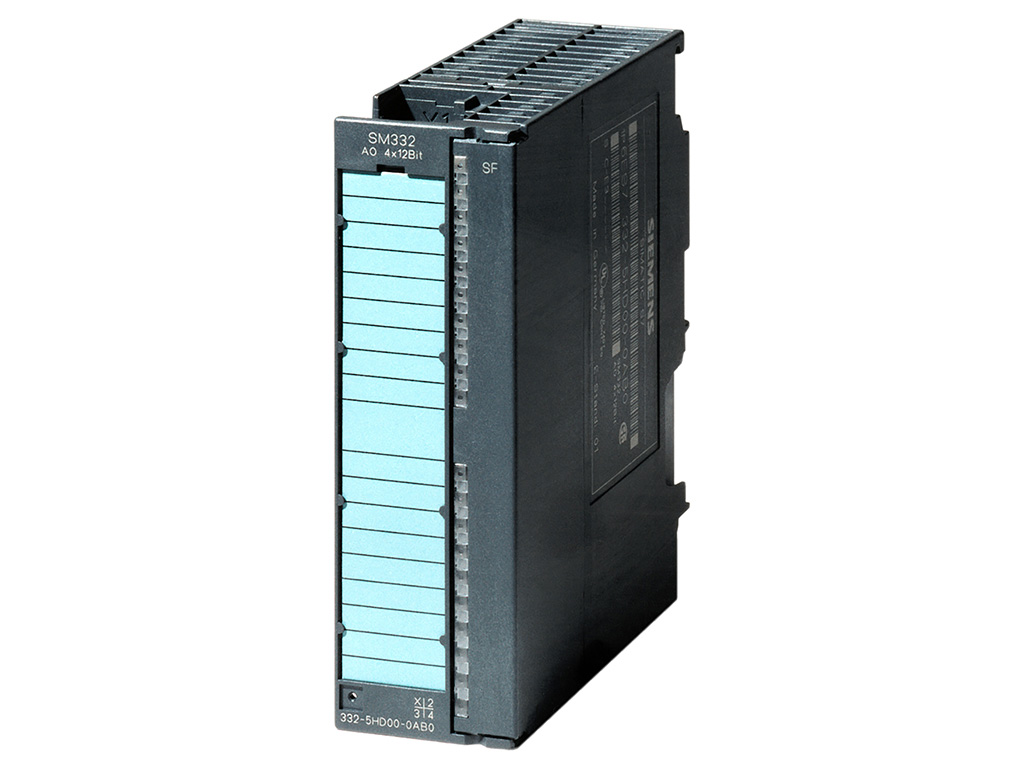

SIMATIC S7-300, Analog output SM 332, isolated by channel, 4 AI, Resolution 16 bit, 0-10 V, 1-5 V, +/-10 V, +/-20 mA, 0/4-20mA, 20-pole, suitable for isochronous mode improved bus cycle times for the isochronous mode
6ES7332-7ND02-0AB0 là mô đun mở rộng đầu ra tương tự cho PLC S7-300 do hãng SIEMENS phát triển & sản xuất với thương hiệu SIMATIC thuộc họ S7-300. SM 332 4AA 0-10V 0-5V +/-10V +/-20mA 6ES7332-7ND02-0AB0 được SIEMENSIM.COM phát triển và phân phối rộng rãi trên thị trường Việt Nam. Nếu quý khách hàng đang có nhu cầu cần tư vấn hay mua 6ES7332-7ND02-0AB0 thì hãy liên hệ SIEMENS INDUSTRY MALL để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.
Mục lục
Tóm tắt thông số kỹ thuật 6ES7332-7ND02-0AB0
| Mã sản phẩm | 6ES7332-7ND02-0AB0 |
| Dòng sản phẩm | SIMATIC S7-300, SM 332 |
| Hãng sản xuất | SIEMENS |
| Số lượng đầu ra tương tự | 4AA, 0-10V, 0-5V,+/-10V,+/-20mA |
| Nguồn cung cấp | 24 V DC |
| Kích thước (RxCxS) | 40x125x117 mm |
| Trọng lượng | 220 g |
Chi tiết thông số kỹ thuật 6ES7332-7ND02-0AB0
Tải về datasheet (pdf): Tại đây!
| Supply voltage | |
| Load voltage L+ | |
| ● Rated value (DC) | 24 V |
| ● Reverse polarity protection | Yes |
| Input current | |
| from load voltage L+ (without load), max. | 290 mA |
| from backplane bus 5 V DC, max. | 120 mA |
| Power loss | |
| Power loss, typ. | 3 W |
| Analog outputs | |
| Number of analog outputs | 4; Isochronous mode |
| Voltage output, short-circuit protection | Yes |
| Voltage output, short-circuit current, max. | 40 mA |
| Current output, no-load voltage, max. | 18 V |
| Output ranges, voltage | |
| ● 0 to 10 V | Yes |
| ● 1 V to 5 V | Yes |
| ● -10 V to +10 V | Yes |
| Output ranges, current | |
| ● 0 to 20 mA | Yes |
| ● -20 mA to +20 mA | Yes |
| ● 4 mA to 20 mA | Yes |
| Load impedance (in rated range of output) | |
| ● with voltage outputs, min. | 1 kΩ |
| ● with voltage outputs, capacitive load, max. | 1 µF |
| ● with current outputs, max. | 500 Ω |
| ● with current outputs, inductive load, max. | 1 mH |
| Cable length | |
| ● shielded, max. | 200 m |
| Analog value generation for the outputs | |
| Integration and conversion time/resolution per channel | |
| ● Resolution with overrange (bit including sign), max. | 16 bit |
| ● Conversion time (per channel) | 200 µs; in isochronous mode 640 µs |
| Settling time | |
| ● for resistive load | 0.2 ms |
| ● for capacitive load | 3.3 ms |
| ● for inductive load | 0.5 ms |
| Errors/accuracies | |
| Operational error limit in overall temperature range | |
| ● Voltage, relative to output range, (+/-) | 0.12 % |
| ● Current, relative to output range, (+/-) | 0.18 % |
| Basic error limit (operational limit at 25 °C) | |
| ● Voltage, relative to output range, (+/-) | 0.02 % |
| ● Current, relative to output range, (+/-) | 0.02 % |
| Interrupts/diagnostics/status information | |
| Diagnostics function | Yes; Parameterizable |
| Alarms | |
| ● Diagnostic alarm | Yes; Parameterizable |
| Diagnoses | |
| ● Diagnostic information readable | Yes |
| Diagnostics indication LED | |
| ● Group error SF (red) | Yes |
| Potential separation | |
| Potential separation analog outputs | |
| ● between the channels | Yes |
| ● between the channels and backplane bus | Yes |
| ● between the channels and the power supply of the electronics | Yes |
| Isolation | |
| Isolation tested with | 1 500 V DC |
| Connection method | |
| required front connector | 20-pin |
| Dimensions | |
| Width | 40 mm |
| Height | 125 mm |
| Depth | 117 mm |
| Weights | |
| Weight, approx. | 220 g |
