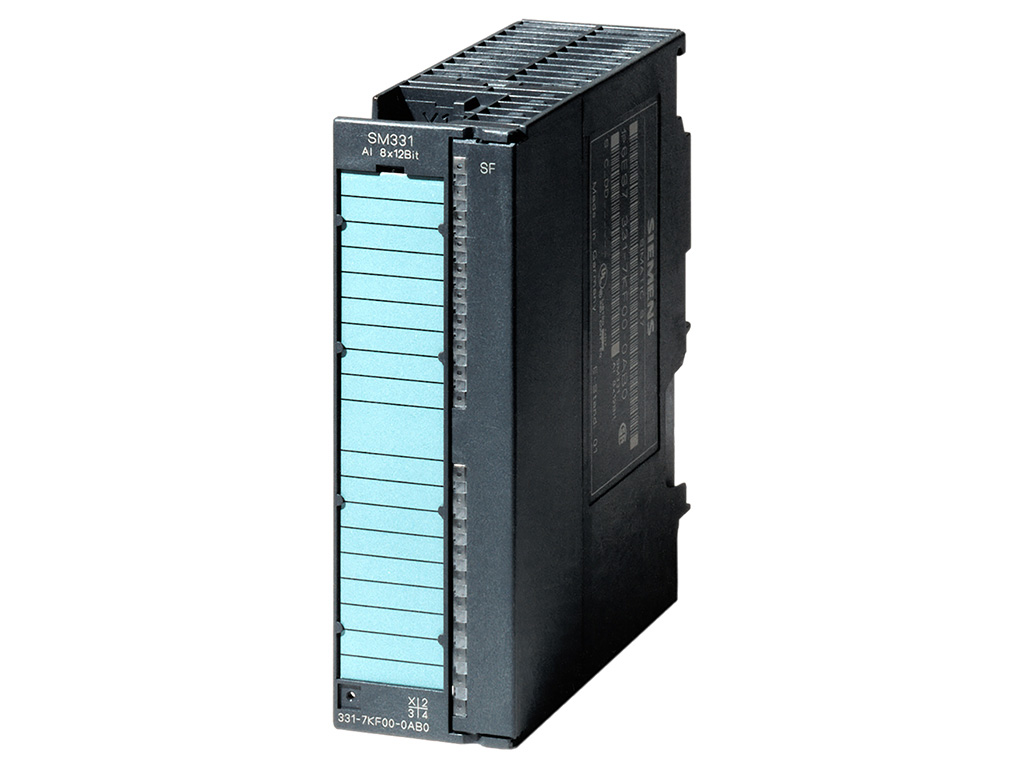

SIMATIC S7-300, Analog input SM 331, isolated, 2/3/4-wire, 8 AI, Resistor, Pt100/200/1000 NI100/120/200/500/1000, CU10, characteristics according to GOST 16 (internal 24) bit, 50ms, 1x 40-pole
6ES7331-7PF01-0AB0 là mô đun mở rộng đầu vào tương tự cho PLC S7-300 do hãng SIEMENS phát triển & sản xuất với thương hiệu SIMATIC thuộc họ S7-300. SM 331 8AI PLC SIMATIC S7-300 SIEMENS 6ES7331-7PF01-0AB0 được SIEMENSIM.COM phát triển và phân phối rộng rãi trên thị trường Việt Nam. Nếu quý khách hàng đang có nhu cầu cần tư vấn hay mua 6ES7331-7PF01-0AB0 thì hãy liên hệ SIEMENS INDUSTRY MALL để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.
Mục lục
Tóm tắt thông số kỹ thuật 6ES7331-7PF01-0AB0
| Mã sản phẩm | 6ES7331-7PF01-0AB0 |
| Dòng sản phẩm | SIMATIC S7-300, SM 331 |
| Hãng sản xuất | SIEMENS |
| Số lượng đầu vào tương tự | 8AI, resistor, PT100/200/1000, NI100/120/200/500/1000, CU10 |
| Nguồn cung cấp | 24 V DC |
| Kích thước (RxCxS) | 40x125x120 mm |
| Trọng lượng | 272 g |
Chi tiết thông số kỹ thuật 6ES7331-7PF01-0AB0
Tải về datasheet (pdf): Tại đây!
| Supply voltage | |
| Load voltage L+ | |
| ● Rated value (DC) | 24 V |
| ● Reverse polarity protection | Yes |
| Input current | |
| from load voltage L+ (without load), max. | 240 mA |
| from backplane bus 5 V DC, max. | 100 mA |
| Power loss | |
| Power loss, typ. | 4.6 W |
| Analog inputs | |
| Number of analog inputs | 8 |
| ● For resistance measurement | 8 |
| permissible input voltage for voltage input (destruction limit), max. | 75 V; 35 V continuous, 75 V for max. 1 s (mark to space ratio 1:20) |
| Input ranges | |
| ● Voltage | No |
| ● Current | No |
| ● Thermocouple | No |
| ● Resistance thermometer | Yes |
| ● Resistance | Yes |
| Input ranges (rated values), voltages | |
| ● 0 to +10 V | No |
| ● 1 V to 5 V | No |
| ● 1 V to 10 V | No |
| ● -1 V to +1 V | No |
| ● -10 V to +10 V | No |
| ● -2.5 V to +2.5 V | No |
| ● -250 mV to +250 mV | No |
| ● -5 V to +5 V | No |
| ● -50 mV to +50 mV | No |
| ● -500 mV to +500 mV | No |
| ● -80 mV to +80 mV | No |
| Input ranges (rated values), currents | |
| ● 0 to 20 mA | No |
| ● -10 mA to +10 mA | No |
| ● -20 mA to +20 mA | No |
| ● -3.2 mA to +3.2 mA | No |
| ● 4 mA to 20 mA | No |
| Input ranges (rated values), thermocouples | |
| ● Type B | No |
| ● Type C | No |
| ● Type E | No |
| ● Type J | No |
| ● Type K | No |
| ● Type L | No |
| ● Type N | No |
| ● Type R | No |
| ● Type S | No |
| ● Type T | No |
| ● Type U | No |
| ● Type TXK/TXK(L) to GOST | No |
| Input ranges (rated values), resistance thermometer | |
| ● Cu 10 | Yes |
| ● Ni 100 | Yes |
| ● Ni 1000 | Yes |
| ● LG-Ni 1000 | Yes |
| ● Ni 120 | Yes |
| ● Ni 200 | Yes |
| ● Ni 500 | Yes |
| ● Pt 100 | Yes |
| ● Pt 1000 | Yes |
| ● Pt 200 | Yes |
| ● Pt 500 | Yes |
| Input ranges (rated values), resistors | |
| ● 0 to 150 ohms | Yes |
| ● 0 to 300 ohms | Yes |
| ● 0 to 600 ohms | Yes |
| Characteristic linearization | |
| ● parameterizable | Yes |
| — for resistance thermometer | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10; (standard/climate) |
| Cable length | |
| ● shielded, max. | 200 m |
| Analog value generation for the inputs | |
| Integration and conversion time/resolution per channel | |
| ● Resolution with overrange (bit including sign), max. | 16 bit; Two’s complement |
| ● Integration time, parameterizable | Yes |
| ● Basic conversion time (ms) | up to 4 channels: 10 ms per module, over 5 channels: 190 ms per module, 8 channels: 80 ms |
| Encoder | |
| Connection of signal encoders | |
| ● for resistance measurement with two-wire connection | Yes; without resistance correction |
| ● for resistance measurement with three-wire connection | Yes |
| ● for resistance measurement with four-wire connection | Yes |
| Errors/accuracies | |
| Operational error limit in overall temperature range | |
| ● Resistance, relative to input range, (+/-) | 0.1 % |
| Basic error limit (operational limit at 25 °C) | |
| ● Resistance, relative to input range, (+/-) | 0.05 % |
| ● Resistance thermometer, relative to input range, (+/-) | ±0.5 K |
| Interrupts/diagnostics/status information | |
| Diagnostics function | Yes; Parameterizable |
| Alarms | |
| ● Diagnostic alarm | Yes; Parameterizable per group |
| ● Limit value alarm | Yes; Parameterizable |
| ● Hardware interrupt | Yes; Parameterizable, channels 0 to 7 |
| Diagnoses | |
| ● Diagnostic information readable | Yes |
| Diagnostics indication LED | |
| ● Group error SF (red) | Yes |
| Potential separation | |
| Potential separation analog inputs | |
| ● between the channels | Yes |
| ● between the channels, in groups of | 2 |
| ● between the channels and backplane bus | Yes |
| ● between the channels and the power supply of the electronics | Yes |
| Isolation | |
| Isolation tested with | 500 V DC |
| Connection method | |
| required front connector | 40-pin |
| Dimensions | |
| Width | 40 mm |
| Height | 125 mm |
| Depth | 120 mm |
| Weights | |
| Weight, approx. | 272 g |
Phân phối và báo giá 6ES7331-7PF01-0AB0
Nếu quý khách hàng đang có nhu cầu cần tư vấn hay mua 6ES7331-7PF01-0AB0 thì hãy liên hệ SIEMENS INDUSTRY MALL để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.
