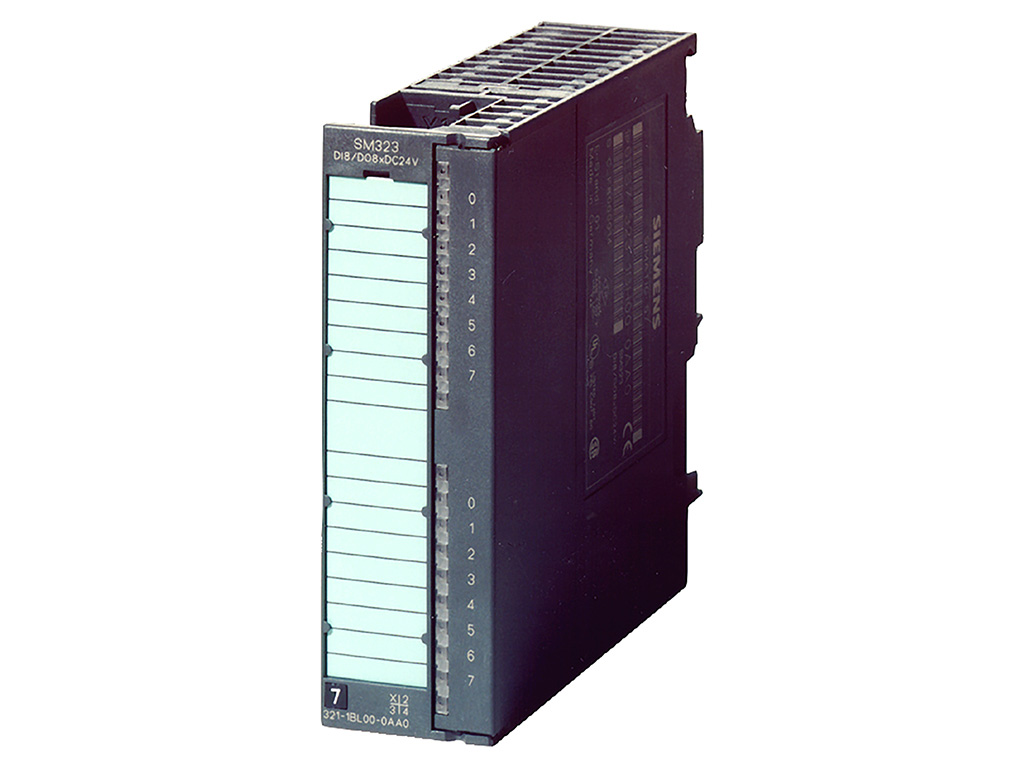

SIMATIC S7-300, Digital module SM 323, isolated, 16 DI and 16 DO, 24 V DC, 0.5 A, Total current 4A, 1x 40-pole

6ES7323-1BL00-0AA0 là mô đun mở rộng đầu vào/ ra số cho PLC S7-300 do hãng SIEMENS phát triển & sản xuất với thương hiệu SIMATIC thuộc họ S7-300. SM 323 16DI/DO 24VDC 0.5A SIMATIC S7-300 6ES7323-1BL00-0AA0 được SIEMENSIM.COM phát triển và phân phối rộng rãi trên thị trường Việt Nam. Nếu quý khách hàng đang có nhu cầu cần tư vấn hay mua 6ES7323-1BL00-0AA0 thì hãy liên hệ SIEMENS INDUSTRY MALL để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.

Mục lục

Tóm tắt thông số kỹ thuật 6ES7323-1BL00-0AA0

Mã sản phẩm	6ES7323-1BL00-0AA0
Dòng sản phẩm	SIMATIC S7-300, SM 323
Hãng sản xuất	SIEMENS
Số lượng đầu vào/ ra số	16DI/DO, DC24V, 0.5A
Nguồn cung cấp	24 V DC (20.4-28.8 V DC)
Kích thước (RxCxS)	40x125x120 mm
Trọng lượng	260 g

Chi tiết thông số kỹ thuật 6ES7323-1BL00-0AA0

Tải về datasheet (pdf): Tại đây!

Supply voltage
Load voltage L+
● Rated value (DC)	24 V
● permissible range, lower limit (DC)	20.4 V
● permissible range, upper limit (DC)	28.8 V
Input current
from load voltage L+ (without load), max.	80 mA
from backplane bus 5 V DC, max.	80 mA
Power loss
Power loss, typ.	6.5 W
Digital inputs
Number of digital inputs	16
Input characteristic curve in accordance with IEC 61131, type 1	Yes
Number of simultaneously controllable inputs
horizontal installation
— up to 40 °C, max.	16
— up to 60 °C, max.	8
vertical installation
— up to 40 °C, max.	16
Input voltage
● Type of input voltage	DC
● Rated value (DC)	24 V
● for signal “0”	-30 to +5 V
● for signal “1”	13 to 30V
Input current
● for signal “1”, typ.	7 mA
Input delay (for rated value of input voltage)
for standard inputs
— at “0” to “1”, min.	1.2 ms
— at “0” to “1”, max.	4.8 ms
— at “1” to “0”, min.	1.2 ms
— at “1” to “0”, max.	4.8 ms
Cable length
● shielded, max.	1 000 m
● unshielded, max.	600 m
Digital outputs
Number of digital outputs	16
Short-circuit protection	Yes
● Response threshold, typ.	1 A
Limitation of inductive shutdown voltage to	L+ (-48 V)
Controlling a digital input	Yes
Switching capacity of the outputs
● on lamp load, max.	5 W
Load resistance range
● lower limit	48 Ω
● upper limit	4 kΩ
Output voltage
● for signal “1”, min.	L+ (-0.8 V)
Output current
● for signal “1” rated value	0.5 A
● for signal “1” permissible range, min.	5 mA
● for signal “1” permissible range, max.	0.6 A
● for signal “1” minimum load current	5 mA
● for signal “0” residual current, max.	0.5 mA
Output delay with resistive load
● “0” to “1”, max.	100 µs
● “1” to “0”, max.	500 µs
Parallel switching of two outputs
● for uprating	No
● for redundant control of a load	Yes; only outputs of the same group
Switching frequency
● with resistive load, max.	100 Hz
● with inductive load, max.	0.5 Hz
● on lamp load, max.	100 Hz
Total current of the outputs (per group)
horizontal installation
— up to 40 °C, max.	4 A
— up to 60 °C, max.	3 A
vertical installation
— up to 40 °C, max.	2 A
Cable length
● shielded, max.	1 000 m
● unshielded, max.	600 m
Encoder
Connectable encoders
● 2-wire sensor	Yes
— permissible quiescent current (2-wire sensor), max.	1.5 mA
Interrupts/diagnostics/status information
Alarms	No
Diagnostics function	No
Diagnostics indication LED
● Status indicator digital input (green)	Yes
● Status indicator digital output (green)	Yes
Potential separation
Potential separation digital inputs
● between the channels	Yes
● between the channels, in groups of	16
● between the channels and backplane bus	Yes; Optocoupler
Potential separation digital outputs
● between the channels	Yes
● between the channels, in groups of	8
● between the channels and backplane bus	Yes; Optocoupler
Isolation
Isolation tested with	500 V DC
Connection method
required front connector	40-pin
Dimensions
Width	40 mm
Height	125 mm
Depth	120 mm
Weights
Weight, approx.	260 g
