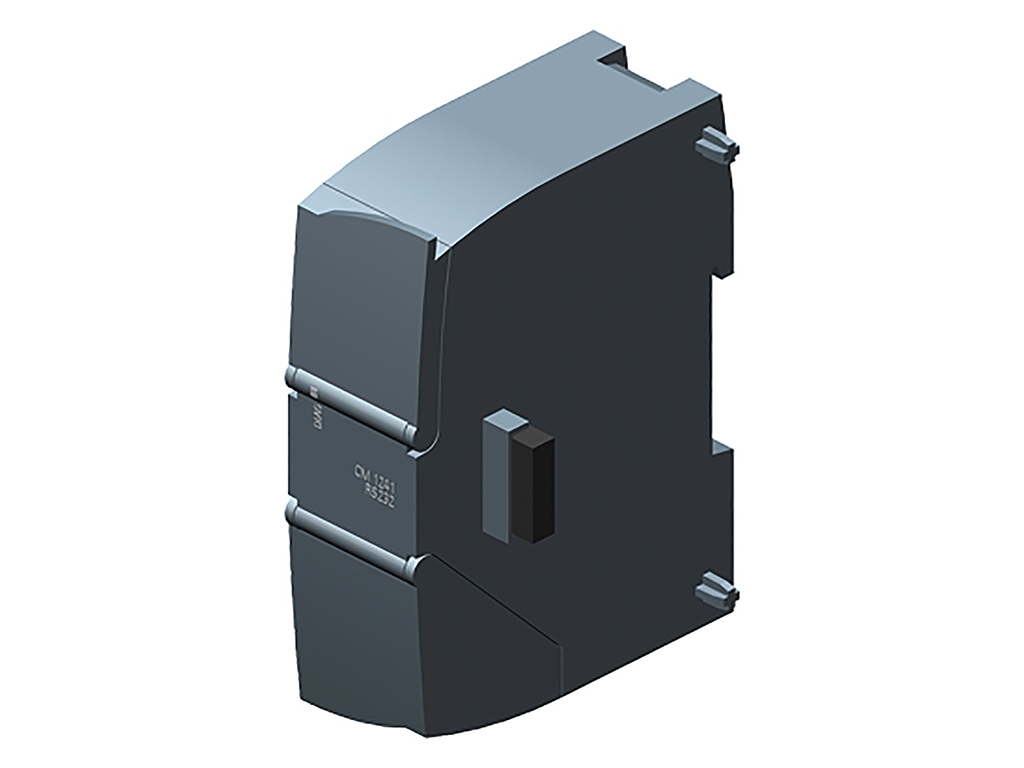

SIMATIC S7-1200, Communication module CM 1241, RS232, 9-pole D-sub (pin), supports Freeport
6ES7241-1AH32-0XB0 là mô đun mở rộng truyền thông cho PLC S7-1200 (CPU) được hãng SIEMENS phát triển & sản xuất với thương hiệu SIMATIC. SIMATIC S7-1200 CM 1241 (6ES7241-1AH32-0XB0) được SIEMENSIM.COM phát triển và phân phối rộng rãi trên thị trường Việt Nam. Nếu quý khách hàng đang có nhu cầu cần tư vấn, mua hay báo giá 6ES7241-1AH32-0XB0 thì hãy liên hệ SIEMENS INDUSTRY MALL để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.
Mục lục
Tóm tắt thông số kỹ thuật 6ES7241-1AH32-0XB0
| Mã sản phẩm | 6ES7241-1AH32-0XB0 |
| Dòng sản phẩm | SIMATIC S7-1200 CM 1241 |
| Hãng sản xuất | SIEMENS |
| Cổng | RS232C |
| Giao thức | Modbus RTU, ASCII |
| Nguồn cung cấp | 24 V DC (20.4-28.8 V DC) |
| Kích thước (RxCxS) | 30x100x75 mm |
| Trọng lượng | 150 g |
Chi tiết thông số kỹ thuật 6ES7241-1AH32-0XB0
Tải về datasheet (pdf): Tại đây!
| General information | |
| Product type designation | CM 1241 RS 232 |
| Supply voltage | |
| Rated value (DC) | 24 V |
| permissible range, lower limit (DC) | 20.4 V |
| permissible range, upper limit (DC) | 28.8 V |
| Input current | |
| Current consumption, max. | 200 mA; From backplane bus 5 V DC |
| Power loss | |
| Power loss, typ. | 1.1 W |
| Interfaces | |
| Interfaces/bus type | RS 232C (V.24) |
| Number of interfaces | 1 |
| Point-to-point connection | |
| ● Cable length, max. | 10 m |
| Integrated protocol driver | |
| — Freeport | Yes |
| — ASCII | Yes; Available as library function |
| — Modbus RTU master | Yes |
| — MODBUS RTU slave | Yes |
| Protocols | |
| Integrated protocols | |
| Freeport | |
| — Telegram length, max. | 1 kbyte |
| — Bits per character | 7 or 8 |
| — Number of stop bits | 1 (Standard), 2 |
| — Parity | No parity (standard); even, uneven, mark (parity bit always 1); space (parity bit always 0) |
| 3964 (R) | |
| — Telegram length, max. | 1 kbyte |
| — Bits per character | 7 or 8 |
| — Number of stop bits | 1 (Standard), 2 |
| — Parity | No parity (standard); even, uneven, mark (parity bit always 1); space (parity bit always 0) |
| Modbus RTU master | |
| — Address area | 1 through 49 999 (Standard Modbus addressing) |
| — Number of slaves, max. | 247; slave numbers 1 through 247, per MODBUS network segment maximum 32 devices, additional repeaters needed to expand the network to maximum configuration |
| MODBUS RTU slave | |
| — Address area | 1 through 49 999 (Standard Modbus addressing) |
| Interrupts/diagnostics/status information | |
| Diagnostics function | Yes |
| Diagnostics indication LED | |
| ● for status of the outputs | Yes |
| Standards, approvals, certificates | |
| CE mark | Yes |
| CSA approval | Yes |
| UL approval | Yes |
| cULus | Yes |
| FM approval | Yes |
| RCM (formerly C-TICK) | Yes |
| KC approval | Yes |
| Marine approval | Yes |
| Ambient conditions | |
| Free fall | |
| ● Fall height, max. | 0.3 m; five times, in product package |
| Ambient temperature during operation | |
| ● min. | -20 °C |
| ● max. | 60 °C |
| ● horizontal installation, min. | -20 °C |
| ● horizontal installation, max. | 60 °C |
| ● vertical installation, min. | -20 °C |
| ● vertical installation, max. | 50 °C |
| ● permissible temperature change | 5°C to 55°C, 3°C / minute |
| Ambient temperature during storage/transportation | |
| ● min. | -40 °C |
| ● max. | 70 °C |
| Air pressure acc. to IEC 60068-2-13 | |
| ● Operation, min. | 795 hPa |
| ● Operation, max. | 1 080 hPa |
| ● Storage/transport, min. | 660 hPa |
| ● Storage/transport, max. | 1 080 hPa |
| Relative humidity | |
| ● Operation at 25 ℃ without condensation, max. | 95 % |
| Dimensions | |
| Width | 30 mm |
| Height | 100 mm |
| Depth | 75 mm |
| Weights | |
| Weight, approx. | 150 g |
