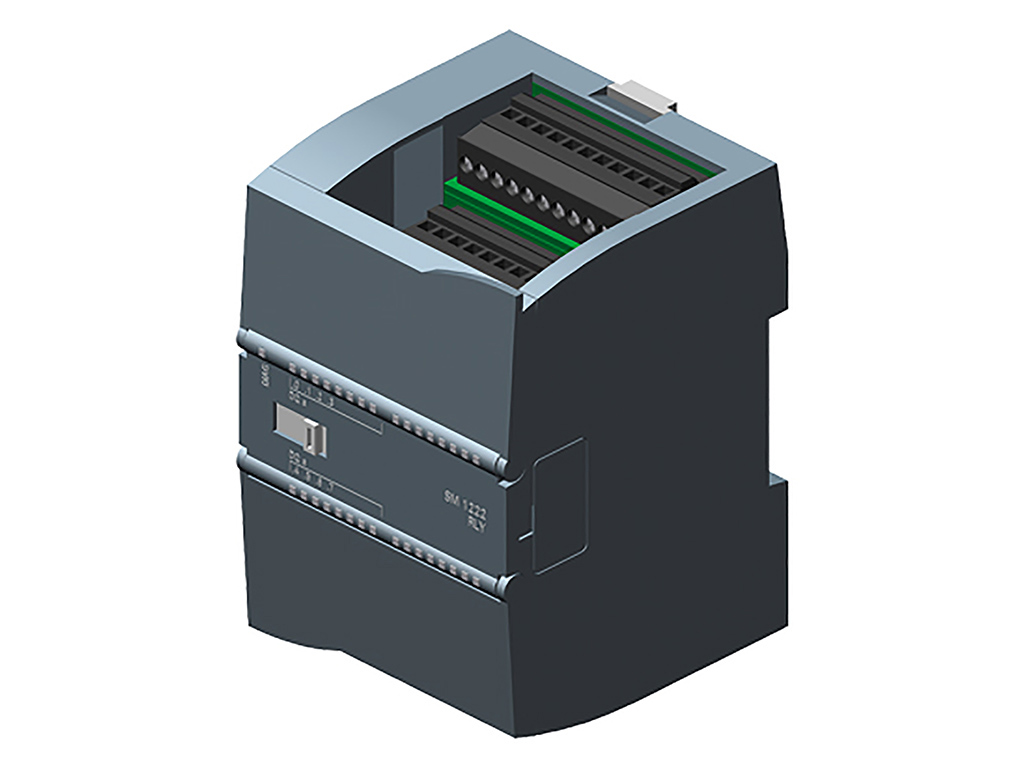

SIMATIC S7-1200, Digital output SM 1222, 8 DO, Rơ le chuyển đổi trạng thái
6ES7222-1XF32-0XB0 là mô đun mở rộng tín hiệu gõ ra số cho PLC S7-1200 (CPU) được hãng SIEMENS phát triển & sản xuất với thương hiệu SIMATIC. Mô đun SM 1222 (6ES7222-1XF32-0XB0) được SIEMENSIM.COM phát triển và phân phối rộng rãi trên thị trường Việt Nam. Nếu quý khách hàng đang có nhu cầu cần tư vấn, mua hay báo giá 6ES7222-1XF32-0XB0 thì hãy liên hệ SIEMENS INDUSTRY MALL để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.
Mục lục
Tóm tắt thông số kỹ thuật 6ES7222-1XF32-0XB0
| Mã sản phẩm | 6ES7222-1XF32-0XB0 |
| Dòng sản phẩm | SIMATIC S7-1200 SM 1222 |
| Hãng sản xuất | SIEMENS |
| Số lượng đầu ra số | 8 DO, Rơ le chuyển đổi trạng thái |
| Nguồn cung cấp | 24 V DC (20.4-28.8 V DC) |
| Kích thước (RxCxS) | 45x100x75 mm |
| Trọng lượng | 310 g |
Chi tiết thông số kỹ thuật 6ES7222-1XF32-0XB0
Tải về datasheet (pdf): Tại đây!
| General information | |
| Product type designation | SM 1222, DQ 8x relay/2 A |
| Supply voltage | |
| permissible range, lower limit (DC) | 20.4 V |
| permissible range, upper limit (DC) | 28.8 V |
| Input current | |
| from backplane bus 5 V DC, max. | 140 mA |
| Digital outputs | |
| ● from load voltage L+, max. | 16.7 mA/relay coil |
| Power loss | |
| Power loss, typ. | 5 W |
| Digital outputs | |
| Number of digital outputs | 8 |
| ● in groups of | 1 |
| Short-circuit protection | No; to be provided externally |
| Switching capacity of the outputs | |
| ● with resistive load, max. | 2 A |
| ● on lamp load, max. | 30 W with DC, 200 W with AC |
| Output voltage | |
| ● Rated value (DC) | 5 V DC to 30 V DC |
| ● Rated value (AC) | 5 V AC to 250 V AC |
| Output current | |
| ● for signal “1” rated value | 2 A |
| Output delay with resistive load | |
| ● “0” to “1”, max. | 10 ms |
| ● “1” to “0”, max. | 10 ms |
| Total current of the outputs (per group) | |
| horizontal installation | |
| — up to 50 °C, max. | 2 A; Current per mass |
| Relay outputs | |
| ● Number of relay outputs | 8 |
| ● Rated supply voltage of relay coil L+ (DC) | 24 V |
| ● Number of operating cycles, max. | mechanically 10 million, at rated load voltage 100 000 |
| Switching capacity of contacts | |
| — with inductive load, max. | 2 A |
| — on lamp load, max. | 30 W with DC, 200 W with AC |
| — with resistive load, max. | 2 A |
| Cable length | |
| ● shielded, max. | 500 m |
| ● unshielded, max. | 150 m |
| Interrupts/diagnostics/status information | |
| Alarms | |
| ● Diagnostic alarm | Yes |
| Diagnostics indication LED | |
| ● for status of the outputs | Yes |
| Potential separation | |
| Potential separation digital outputs | |
| ● between the channels | Relays |
| ● between the channels, in groups of | 1 |
| ● between the channels and backplane bus | 1 500 V AC for 1 minute |
| Permissible potential difference | |
| between different circuits | 750 V AC for 1 minute |
| Degree and class of protection | |
| IP degree of protection | IP20 |
| Standards, approvals, certificates | |
| CE mark | Yes |
| CSA approval | Yes |
| UL approval | Yes |
| cULus | Yes |
| FM approval | Yes |
| RCM (formerly C-TICK) | Yes |
| KC approval | Yes |
| Marine approval | Yes |
| Ambient conditions | |
| Free fall | |
| ● Fall height, max. | 0.3 m; five times, in product package |
| Ambient temperature during operation | |
| ● min. | -20 °C |
| ● max. | 60 °C; Number of simultaneously activated outputs: 4 (no adjacent points) at 60 °C horizontal or 50 °C vertical, 8 at 55 °C horizontal or 45 °C vertical |
| ● horizontal installation, min. | -20 °C |
| ● horizontal installation, max. | 60 °C |
| ● vertical installation, min. | -20 °C |
| ● vertical installation, max. | 50 °C |
| ● permissible temperature change | 5°C to 55°C, 3°C / minute |
| Ambient temperature during storage/transportation | |
| ● min. | -40 °C |
| ● max. | 70 °C |
| Air pressure acc. to IEC 60068-2-13 | |
| ● Storage/transport, min. | 660 hPa |
| ● Storage/transport, max. | 1 080 hPa |
| Relative humidity | |
| ● Operation at 25 ℃ without condensation, max. | 95 % |
| Connection method | |
| required front connector | Yes |
| Mechanics/material | |
| Enclosure material (front) | |
| ● Plastic | Yes |
| Dimensions | |
| Width | 70 mm |
| Height | 100 mm |
| Depth | 75 mm |
| Weights | |
| Weight, approx. | 310 g |
