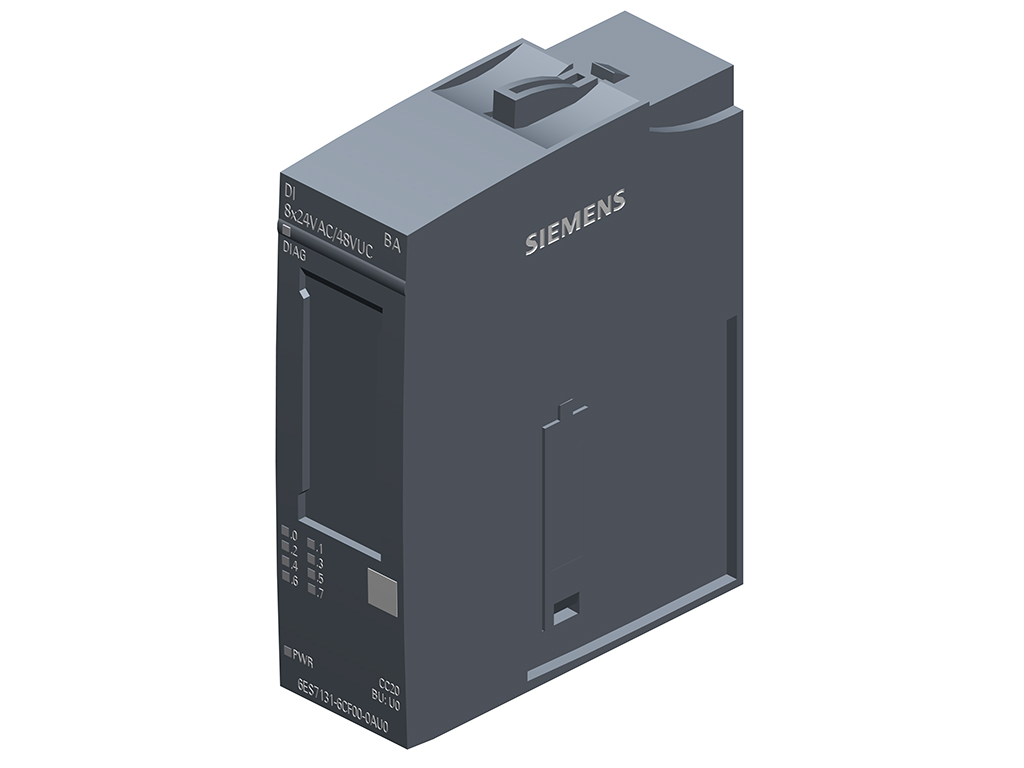

SIMATIC ET 200SP, digital input module, DI 8x 24 V AC..48 V UC Basic, packing quantity: 1 unit, suitable for BU type U0, color code CC20, module diagnostics
6ES7131-6CF00-0AU0 là module mở rộng đầu vào số (digital input module) cho CPU ET200SP được hãng SIEMENS sản xuất & phát triển với thương hiệu SIMATIC. DI 8×24 VAC/48 VUC BA SIMATIC ET 200SP 6ES7131-6CF00-0AU0 được SIEMENSIM phát triển và phân phối rộng rãi trên thị trường Việt Nam. Nếu quý khách hàng đang có nhu cầu cần tư vấn, báo giá hay mua 6ES7131-6CF00-0AU0 thì hãy liên hệ Siemens Industry Mall để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.
Mục lục
Tóm tắt thông số kỹ thuật 6ES7131-6CF00-0AU0
| Mã sản phẩm | 6ES7131-6CF00-0AU0 |
| Dòng sản phẩm | SIMATIC ET 200SP, DI 8x24VAC/48VUC BA |
| Hãng sản xuất | SIEMENS |
| Số lượng đầu vào số | DI 8x 24 V AC..48 V UC Basic |
| Nguồn cung cấp | 48 V DC (40.8 – 57.6 V DC) |
| Kích thước (RxCxS) | 20 x 73 x 58 mm |
| Trọng lượng | 40 g |
Chi tiết thông số kỹ thuật 6ES7131-6CF00-0AU0
Tải về datasheet (pdf): Tại đây!
| General information | |
| Product type designation | DI 8x24VAC/48VUC BA |
| HW functional status | From FS02 |
| Firmware version | V0.0 |
| ● FW update possible | No |
| usable BaseUnits | BU type U0 |
| Product function | |
| ● Isochronous mode | No |
| Engineering with | |
| ● STEP 7 TIA Portal configurable/integrated from version | V15 |
| ● STEP 7 configurable/integrated from version | V5.6 |
| ● PROFIBUS from GSD version/GSD revision | One GSD file each, Revision 3 and 5 and higher |
| ● PROFINET from GSD version/GSD revision | GSDML V2.3 |
| Operating mode | |
| ● DI | Yes |
| ● Counter | No |
| ● Oversampling | No |
| ● MSI | No |
| Supply voltage | |
| Rated value (DC) | 48 V |
| permissible range, lower limit (DC) | 40.8 V |
| permissible range, upper limit (DC) | 57.6 V |
| Rated value (AC) | 48 V; 24 V/48 V; 50 Hz/60 Hz |
| permissible range, lower limit (AC) | 40.8 V |
| permissible range, upper limit (AC) | 52.8 V |
| Reverse polarity protection | Yes |
| Input current | |
| Current consumption, max. | 70 mA; without sensor supply |
| Encoder supply | |
| Number of outputs | 8 |
| Short-circuit protection | Yes; Per module, 5x 20 mm fuse, 2 A/250 V, quick-response, replaceable |
| Output current | |
| ● up to 60 °C, max. | 1 A |
| 24 V encoder supply | |
| ● 24 V | No |
| Power loss | |
| Power loss, typ. | 1.5 W |
| Address area | |
| Address space per module | |
| ● Address space per module, max. | 1 byte |
| Hardware configuration | |
| Automatic encoding | |
| ● Mechanical coding element | Yes |
| Selection of BaseUnit for connection variants | |
| ● 1-wire connection | BU type U0 |
| ● 2-wire connection | BU type U0 |
| ● 3-wire connection | BU type U0 + Potential distributor module |
| ● 4-wire connection | BU type U0 + Potential distributor module |
| Digital inputs | |
| Number of digital inputs | 8 |
| Source/sink input | P-reading |
| Input characteristic curve in accordance with IEC 61131, type 1 | Yes |
| Input characteristic curve in accordance with IEC 61131, type 2 | No |
| Input characteristic curve in accordance with IEC 61131, type 3 | No |
| Pulse extension | No |
| Input voltage | |
| ● for signal “0” | AC/DC < 10 V |
| ● for signal “1” | AC > 14 V, DC > 34 V |
| Input current | |
| ● for signal “1”, typ. | 3.5 mA |
| Input delay (for rated value of input voltage) | |
| for standard inputs | |
| — parameterizable | No |
| — at “0” to “1”, max. | 15 ms |
| — at “1” to “0”, max. | 20 ms |
| Cable length | |
| ● shielded, max. | 1 000 m |
| ● unshielded, max. | 600 m |
| Encoder | |
| Connectable encoders | |
| ● 2-wire sensor | Yes |
| Interrupts/diagnostics/status information | |
| Diagnostics function | Yes |
| Alarms | |
| ● Diagnostic alarm | Yes |
| Diagnoses | |
| ● Diagnostic information readable | Yes |
| ● Monitoring the supply voltage | Yes |
| ● Monitoring of encoder power supply | Yes |
| ● Group error | Yes |
| Diagnostics indication LED | |
| ● Monitoring of the supply voltage (PWR-LED) | Yes; green PWR LED |
| ● Channel status display | Yes; green LED |
| ● for channel diagnostics | No |
| ● for module diagnostics | Yes; green/red DIAG LED |
| Potential separation | |
| Potential separation channels | |
| ● between the channels | No |
| ● between the channels and backplane bus | Yes |
| ● between the channels and the power supply of the electronics | No |
| Isolation | |
| Isolation tested with | 1 200 V DC between supply voltage and backplane bus |
| Standards, approvals, certificates | |
| Suitable for safety functions | No |
| Ambient conditions | |
| Ambient temperature during operation | |
| ● horizontal installation, min. | -30 °C |
| ● horizontal installation, max. | 60 °C |
| ● vertical installation, min. | -30 °C |
| ● vertical installation, max. | 50 °C |
| Altitude during operation relating to sea level | |
| ● Installation altitude above sea level, max. | 2 000 m; On request: Installation altitudes greater than 2 000 m |
| Dimensions | |
| Width | 20 mm |
| Height | 73 mm |
| Depth | 58 mm |
| Weights | |
| Weight, approx. | 40 g |
