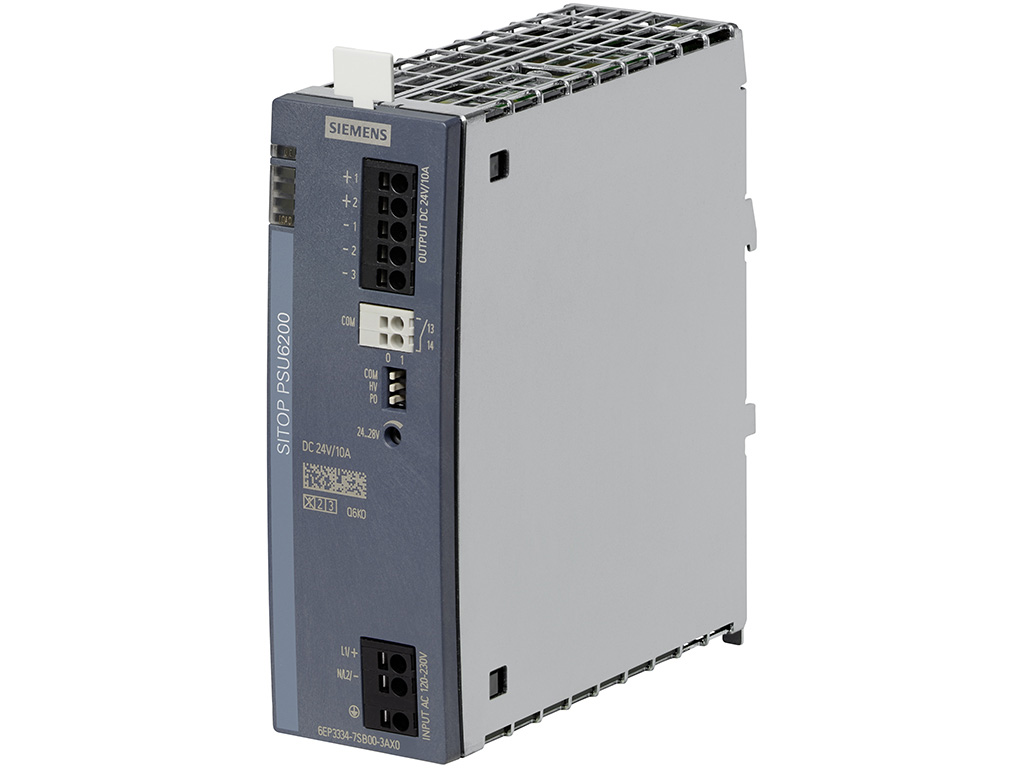

SITOP PSU6200 24 V/10 A stabilized power supply input: 120 – 230 V AC (110 – 240 V DC) output: 24 V / 10 A DC with diagnostic interface

6EP3334-7SB00-3AX0 là bộ cung cấp nguồn ổn định cho các thiết bị được hãng SIEMENS sản xuất và phát triển với thương hiệu SITOP. Bộ nguồn 24VDC/10A (120-230VAC/DC) SITOP PSU6200 6EP3334-7SB00-3AX0 được SIEMENSIM.COM phát triển và phân phối rộng rãi trên thị trường Việt Nam. Nếu quý khách hàng đang có nhu cầu cần tư vấn, báo giá hay mua 6EP3334-7SB00-3AX0 thì hãy liên hệ Siemens Industry Mall để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.

Mục lục

Tóm tắt thông số kỹ thuật 6EP3334-7SB00-3AX0

Mã sản phẩm	6EP3334-7SB00-3AX0
Dòng sản phẩm	SITOP PSU6200
Hãng sản xuất	SIEMENS
Nguồn đầu vào	120 – 230 V AC (110 – 240 V DC)
Nguồn đầu ra	24 V / 10 A DC
Kích thước (RxCxS)	45 x 135 x 125 mm
Trọng lượng	900 g

Chi tiết thông số kỹ thuật 6EP3334-7SB00-3AX0

Tải về datasheet (pdf): Tại đây!

Eingang
Eingang	1-phasig AC oder DC
Spannungsnennwert Ue Nenn	120 … 230 V
Spannungsbereich AC	85 … 264 V
Versorgungsspannung
● bei DC	110 … 240 V
Eingangsspannung
● bei DC	85 … 275 V
Weitbereichseingang	Ja
Überspannungsfestigkeit	300 V AC für 30 s
Netzausfallüberbrückung	bei Ue = 230 V
Netzausfallüberbrückung bei Ia Nenn, min.	45 ms; bei Ue = 230 V
Netzfrequenznennwert 1	50 Hz
Netzfrequenznennwert 2	60 Hz
Netzfrequenzbereich	47 … 63 Hz
Eingangsstrom
● bei Nennwert der Eingangsspannung 120 V	2,2 A
● bei Nennwert der Eingangsspannung 230 V	1,2 A
Einschaltstrombegrenzung (+ 25 °C), max.	6 A
Eingebaute Eingangssicherung	5 A
Absicherung in der Netzzuleitung (IEC 898)	Leitungsschutzschalter ab 4 A Charakteristik C/6 A Charakteristik B bis 10 A Charakteristik C oder Leistungsschalter 3RV2011-1EA10 (Einstellung 4 A) oder 3RV2711-1ED10 (UL 489)
Ausgang
Ausgang	geregelte, potentialfreie Gleichspannung
Anzahl der Ausgänge	1
Spannungsnennwert Ua Nenn DC	24 V
Ausgangsspannung
● am Ausgang 1 bei DC Nennwert	24 V
Gesamttoleranz, statisch ±	3 %
statische Netzausregelung, ca.	0,1 %
statische Lastausregelung, ca.	0,1 %
Restwelligkeit Spitze-Spitze, max.	30 mV
Restwelligkeit Spitze-Spitze, typ.	20 mV
Spikes Spitze-Spitze, max. (Bandbreite ca. 20 MHz)	30 mV
Spikes Spitze-Spitze, typ. (Bandbreite ca. 20 MHz)	20 mV
Einstellbereich	24 … 28 V
Produktfunktion Ausgangsspannung ist einstellbar	Ja
Einstellung der Ausgangsspannung	über Potentiometer; max. 240 W (288 W bis 45°C)
Betriebsanzeige	LED grün für 24 V O.K.
Signalisierung	Elektronischer Kontakt (Schließer, Kontaktbelastbarkeit DC 30 V/0,1 A) für DC O.K. oder Diagnoseschnittstelle
Ein-/Ausschaltverhalten	Überschwingen von Ua < 2 %
Anlaufverzögerung, max.	0,5 s
Spannungsanstieg, typ.	200 ms
Stromnennwert Ia Nenn	10 A
Strombereich	0 … 10 A
● Anmerkung	12 A bis +45 °C; +60 … +70 °C: Derating 3%/K
abgegebene Wirkleistung typisch	240 W
kurzzeitiger Überlaststrom
● bei Kurzschluss während Hochlauf typisch	12 A
● bei Kurzschluss während Betrieb typisch	12 A
Parallelschaltbarkeit zur Leistungserhöhung	Ja; umschaltbare Kennlinie
Anzahl parallel schaltbarer Geräte zur Leistungserhöhung, Stück	2
Wirkungsgrad
Wirkungsgrad bei Ua Nenn, Ia Nenn, ca.	92,8 %
Verlustleistung bei Ua Nenn, Ia Nenn, ca.	18 W
Verlustleistung [W] bei Leerlauf maximal	2,2 W
Regelung
Lastausregelung dyn. (Ia: 10/90/10 %), Ua ± typ.	2 %
Ausregelzeit Lastsprung 10 auf 90 %, typ.	2 ms
Ausregelzeit Lastsprung 90 auf 10 %, typ.	2 ms
Ausregelzeit maximal	3 ms
Schutz und Überwachung
Ausgangsüberspannungsschutz	< 32 V
Strombegrenzung, typ.	12 A
Eigenschaft des Ausgangs kurzschlussfest	Ja
Kurzschlussschutz	Abschaltung und periodische Wiederanlaufversuche
Überlastfähigkeit bei Überstrom bei normalem Betrieb	überlastbar 150 % IaNenn bis 5 s/min
Sicherheit
Potenzialtrennung primär/sekundär	Ja
Potenzialtrennung	SELV-Ausgangsspannung Ua nach EN 60950-1
Schutzklasse	Klasse I
Ableitstrom
● maximal	3,5 mA
Schutzart (EN 60529)	IP20
Zulassungen
CE-Kennzeichnung	Ja
UL/cUL (CSA)-Zulassung	cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cCSAus (CSA C22.2 No. 60950-1, UL 60950-1)
Explosionsschutz	–
Eignungsnachweis NEC Class 2	Nein
FM-Zulassung	–
CB-Zulassung	Ja
Eignungsnachweis EAC-Zulassung	Ja
Regulatory Compliance Mark (RCM)	Nein
Schiffbauapprobation	in Vorbereitung: DNV GL, ABS
EMV
Störaussendung (Emission)	EN 55022 Klasse B
Netzoberwellenbegrenzung	EN 61000-3-2
Störfestigkeit (Immunität)	EN 61000-6-2
Umgebungsbedingungen
Umgebungstemperatur
● während Betrieb	-30 … +70 °C
— Anmerkung	bei natürlicher Konvektion ein monoton steigender Anlauf ab -25 °C, sicherer Anlauf ab -40 °C
● während Transport	-40 … +85 °C
● während Lagerung	-40 … +85 °C
Feuchteklasse nach EN 60721	Klimaklasse 3K3, 5 … 95% ohne Betauung
Mechanik
Anschlusstechnik	Push-in-Klemmen
Anschlüsse
● Netzeingang	L1/+, L2/N/-; PE PushIn für 0,5 … 4 mm² ein-/feindrähtig
● Ausgang	+1, +2, -1, -2, -3: PushIn für 0,5 … 2,5 mm²
● Hilfskontakte	13, 14 (Meldesignal): je 1 PushIn-Klemme für 0,2 … 1,5 mm²
Breite des Gehäuses	45 mm
Höhe des Gehäuses	135 mm
Tiefe des Gehäuses	125 mm
einzuhaltender Abstand
● oben	45 mm
● unten	45 mm
● links	0 mm
● rechts	0 mm
Gewicht, etwa	0,9 kg
Produkteigenschaft des Gehäuses anreihbares Gehäuse	Ja
Montage	auf Normprofilschiene EN 60715 35×7,5/15 aufschnappbar
elektrisches Zubehör	Puffermodul, Redundanzmodul
mechanisches Zubehör	Kennzeichnungsschilder SIMATIC ET 200SP 6ES7193-6LF30-0AW0
sonstige Hinweise	Technische Daten gelten bei Eingangsspannungs-Nennwerten und +25 °C Umgebungstemperatur (wenn nicht anders angegeben)
